西门子V20变频器

西门子V20变频器

SINAMICS V20通用性变频器

 SINAMICS V20，满足通用需求的多功能变频器现如今，工厂与机械制造业的自动化需求日益增多。传统的集成式控制系统被逐渐分割为***的运动控制过程，相应简化了每个工艺步骤的复杂性。西门子推出的基本型变频器 SINAMICS V20 针对此类应用为用户提供了简易、经济的驱动解决方案。SINAMICS V20 具有调试过程快捷、易于操作、稳定可靠以及经济***的特点。

该款变频器有五种尺寸可供选择，输出功率覆盖 0.12 kW ~30 kW。成本更小化工艺设计、调试和操作成本以及运行过程中产生的其它成本
都必须尽可能的低。针对这一点，SINAMICS V20 必定是您的更佳选择。此款变频器所配备的控制技术能够通过自动减少磁通来实现更佳的能量效率。不仅如此，变频器还可以显示实际的能耗数值，同时提供额外的节能功能。 由此大幅度地降低能耗。

特点
易于安装
••穿墙式安装和壁挂式安装 — 均允许并排安装
•• USS 和 MODBUS RTU 通信端子
•• 7.5 kW ~ 30 kW 变频器集成内置制动单元

易于使用
••无需连接主电源即可实现参数载入
••内置应用宏与连接宏
••异常不停机模式可以实现无间断运行
••较宽的电压范围、***的冷却设计以及涂层 PCB 板大大
提升了变频器的稳定性

节约成本
••用于 V/f、V²/f 控制的节能模式
••休眠模式
••直流耦合
••针对外形尺寸 E 的高过载模式和低过载模式
功率范围0.12 kW ~ 30 kW
电压范围1AC 200 V ... 240 V (+ / –10 %)
3AC 380 V ... 480 V (+10 % / –15 %)
控制模式V/f V²/f FCC V/f multi-point
壁挂式安装以及穿墙式安装均可实现紧
凑的并排设计和弹性的设备安装。
无需额外选件即可实现正常运行。

节省时间，减少错误
••通过变频器中的预定义宏和预制 TIA 功能块，便于系统
组态，快速连接 SIMATIC S7-1200**
••通过 USS 或 Modbus RTU 协议，使用一根电缆即可连接
SINAMICS V20
••集成通信接口



目前，电压等级为AC220V的V20产品FSA尺寸进行了升级，将该尺寸分为FSAA以及FSAB。
外形更加简约。并柜门操作机构的电缆也变为由RJ45以太网进行连接。

新型变频模块尺寸优势：
• 在同一柜中客户可以安装3老尺寸V20，现在可安装4个新FSAA/FSAB，直接节省超过33%的安装成本以及空间
• 轻松取代竞争对手相同的宽度为重要的竞争对手：三菱D700，E700，70，安川j1000，V1000。
• C1滤波集成，V20是较小的尺寸比施耐德atv12谁是的竞争对手综合C1滤波。
• V20的功能比所有竞争对手更具有挑战性。







捏炼

SINAMICS V20 BOP 外部柜门安装尺寸
? IP55 防护等级，适用于柜门外部安装。
? 完全一样的操作和显示为一体的
? 低成本的标准以太网电缆连接
? 新的外部BOP可用于所有的帧大小V20

柜门操作面板：


RJ45连接电缆：

接口模块：



优势：
车轮控制的直观导航
驱动可以很容易地从外部操作柜
简单安装在机柜门上
反向控制是提供给外部收支

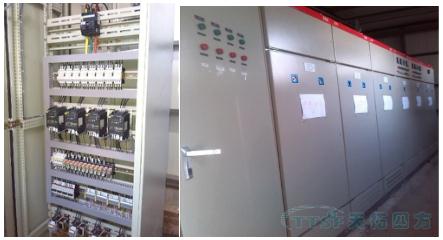

项目典型案例



项目简述：
2014年我公司承接了某公司辽河油田输油泵V20变频变频成套项目，提供多台V20成套设备。
主要应用了V20的宏功能（PID应用宏）以及V20脉冲高转矩输出功能。以上功能方便地让客户进行了现场调试，并实现了V/F控制低转速下，周期性高转矩的输出。
